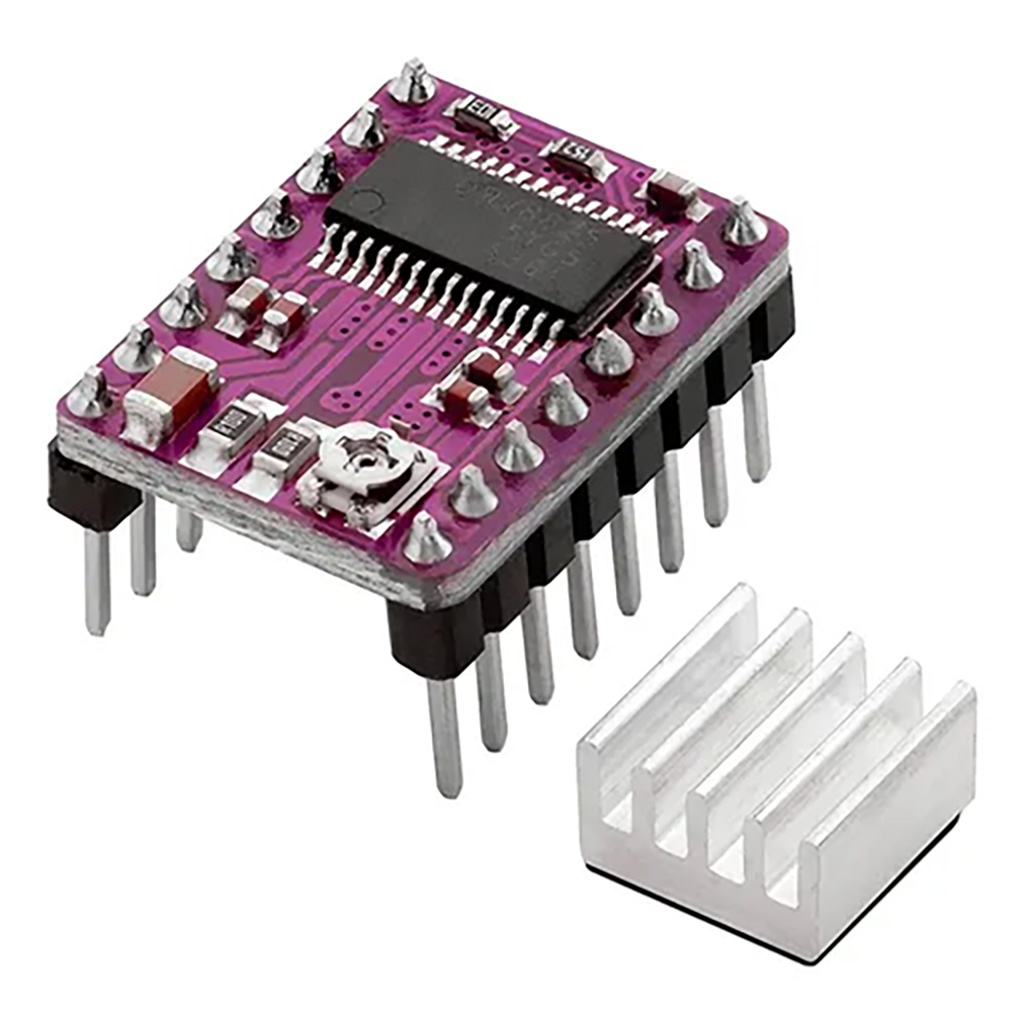

Driver Motor DRV8825 Pololu Con Disipador Ramps Arduino compatible

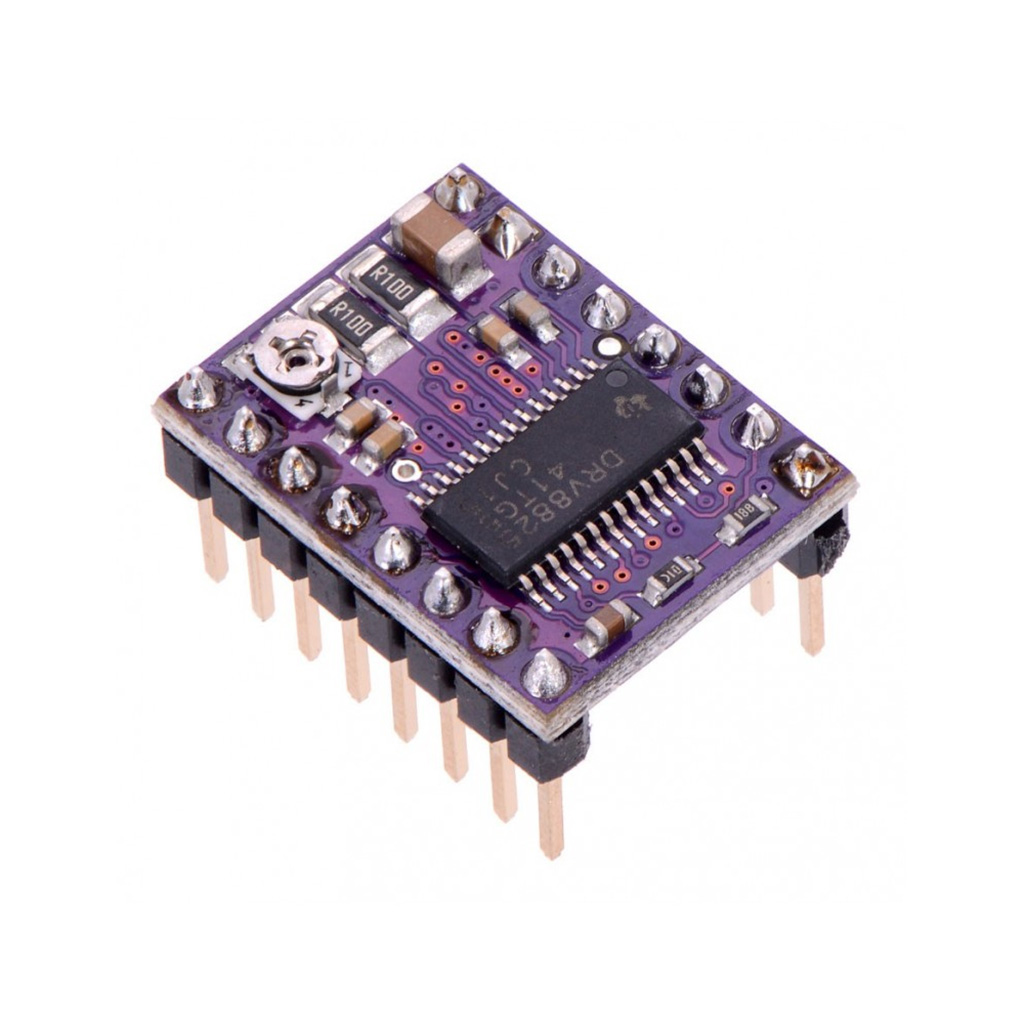

El circuito controlador de motores paso a paso DRV8825 es una version mejorada y de mas potencia del famoso A4988, que proporciona una potencia de 1,5 amperios de forma continua y hasta 2,2 A con refrigeración adicional.
Este driver esta basado en el circuito DRV8825 de Texas Instrument y tiene una disposicion de pines totalmente compatible con el A4988 por lo que puede ser un reemplazo directo del mismo pero con mas potencia para controlar motores paso a paso bipolares de entre 8,2 y 45 V y con micro pasos entre 1 y 1/32 pasos en seis velocidades diferentes.
Tiene un potenciometro que permite ajustar el consumo de corriente para evitar daños en el motor y tener un movimiento mas suave y continuo del mismo. Controlador recomendado para motores paso a paso con tamaño hasta Nema 17.
• Simple control de Pasos y Dirección
• 6 diferrentes configuraciones de resolucion: full, half, 1/4, 1/8, 1/16, 1/32 microstepping
• Entradas logicas compatibles con 3,3v y 5v
• Proteccion contra cortos en carga y cortos a masa
• Proteccion de sobretemperatura, sobrecorriente y bajo-voltage.
• Conexionado compatible con A4988 stepper motor driver
• Control de corriente ajustable
• Control inteligente que selecciona automaticamente la corriente decaimiento (rapida y lenta)
• Regulador de voltaje interno – no requiere reguladores externos
• 45 volt DC máximo entrada de alimentación
