Modulo Indicador Carga De Batería De Litio 1s 3.3v – 4.2v
Descripción del Producto:
Módulo indicador de carga de batería de litio para 1 Celda 3.7v – 4.2v

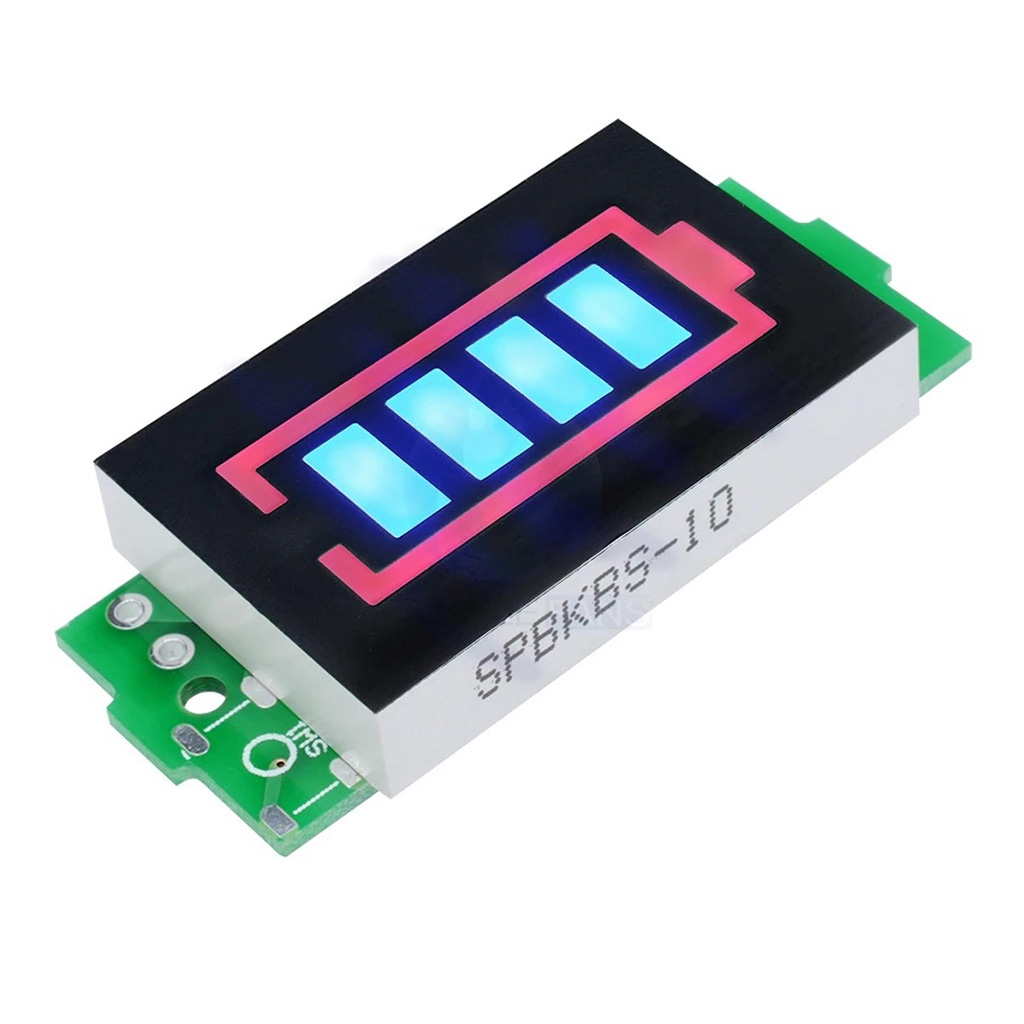

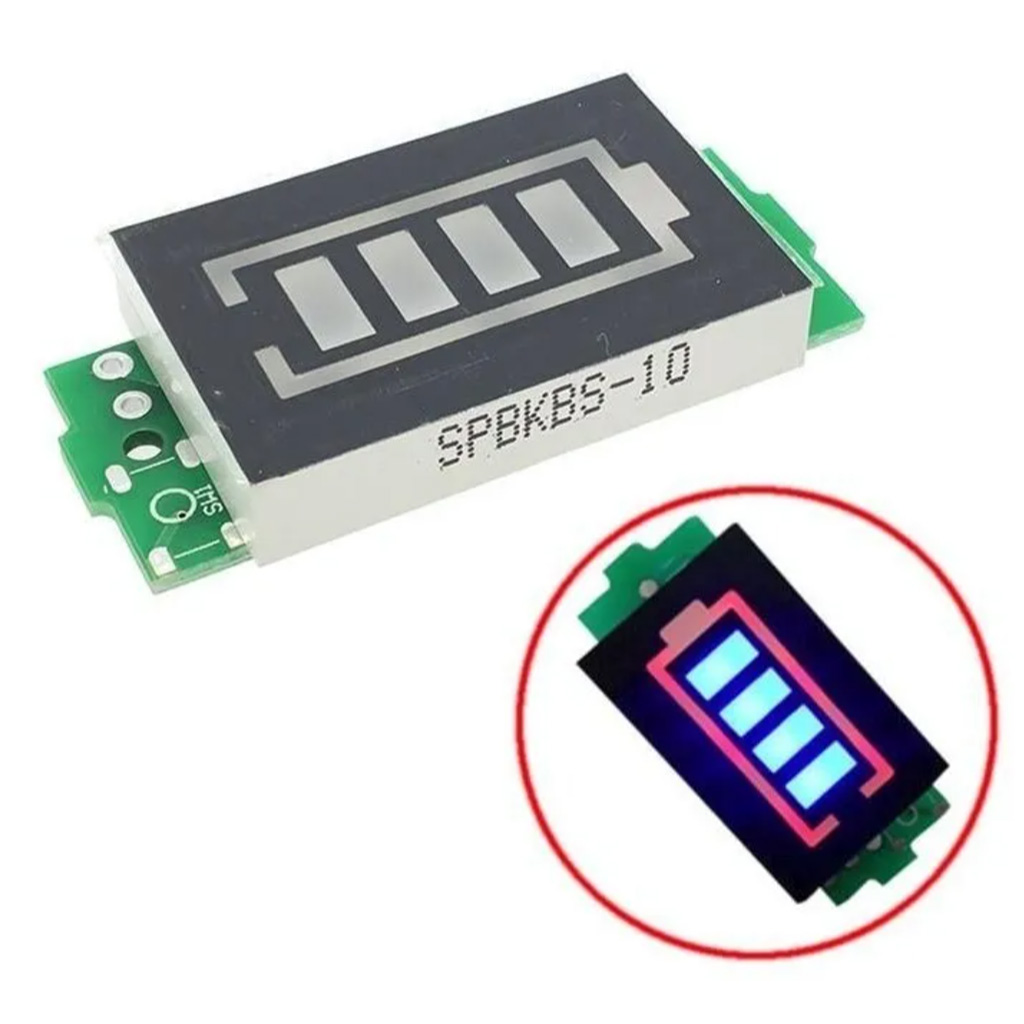

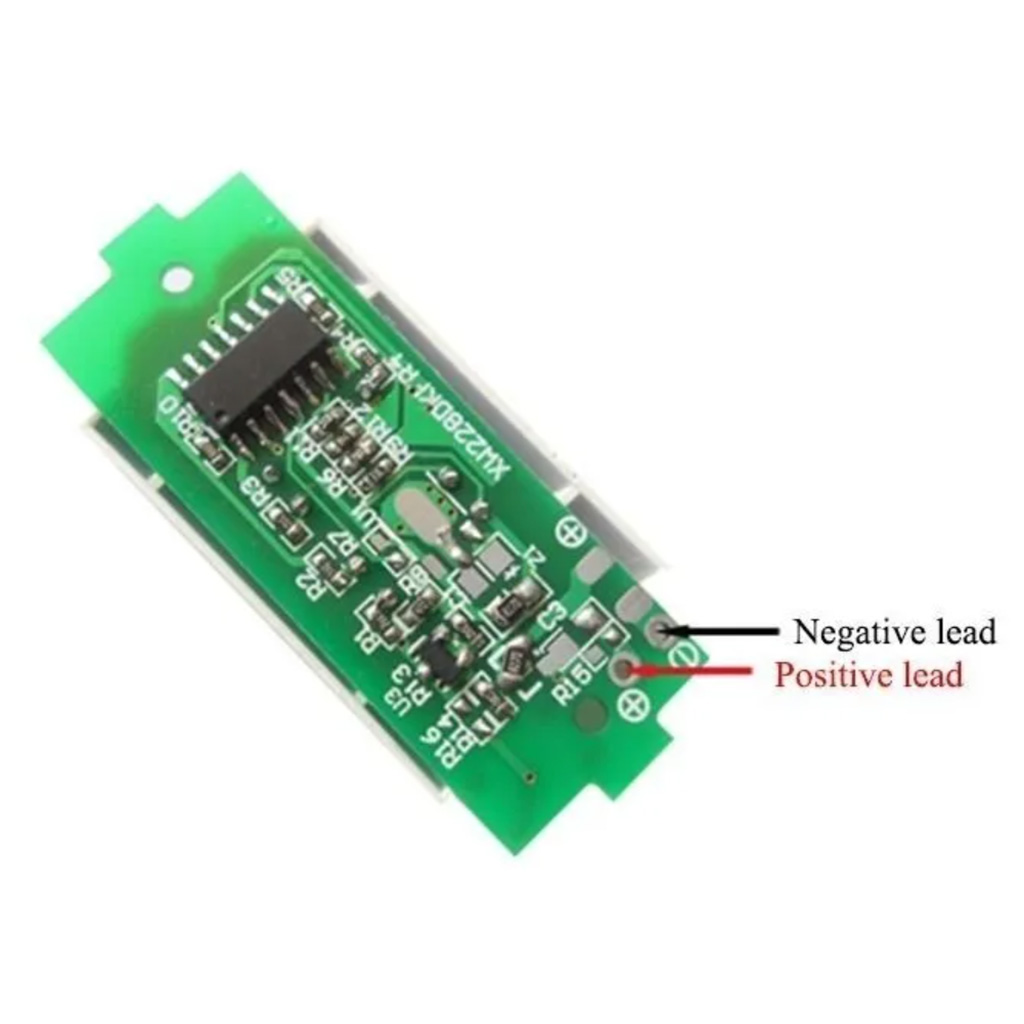

Método de utilizacion: conecte el puerto positivo y negativo de la placa de la pantalla con el puerto positivo y negativo de la batería , el indicador digital mostrará la cantidad de carga de la batería en tiempo real. Color del display: contorno rojo, bloque de visualización azul (cuando la carga de la batería está completa, estará todo encendido.
Rango de visualización del indicador:
Módulo 1S: 3,3 V – 4,2 V
Módulo 2S: 6,6 V – 8,4 V
Módulo 3S: 11,1 V – 12,6 V
Módulo 4S: 13,2 V – 16,8 V

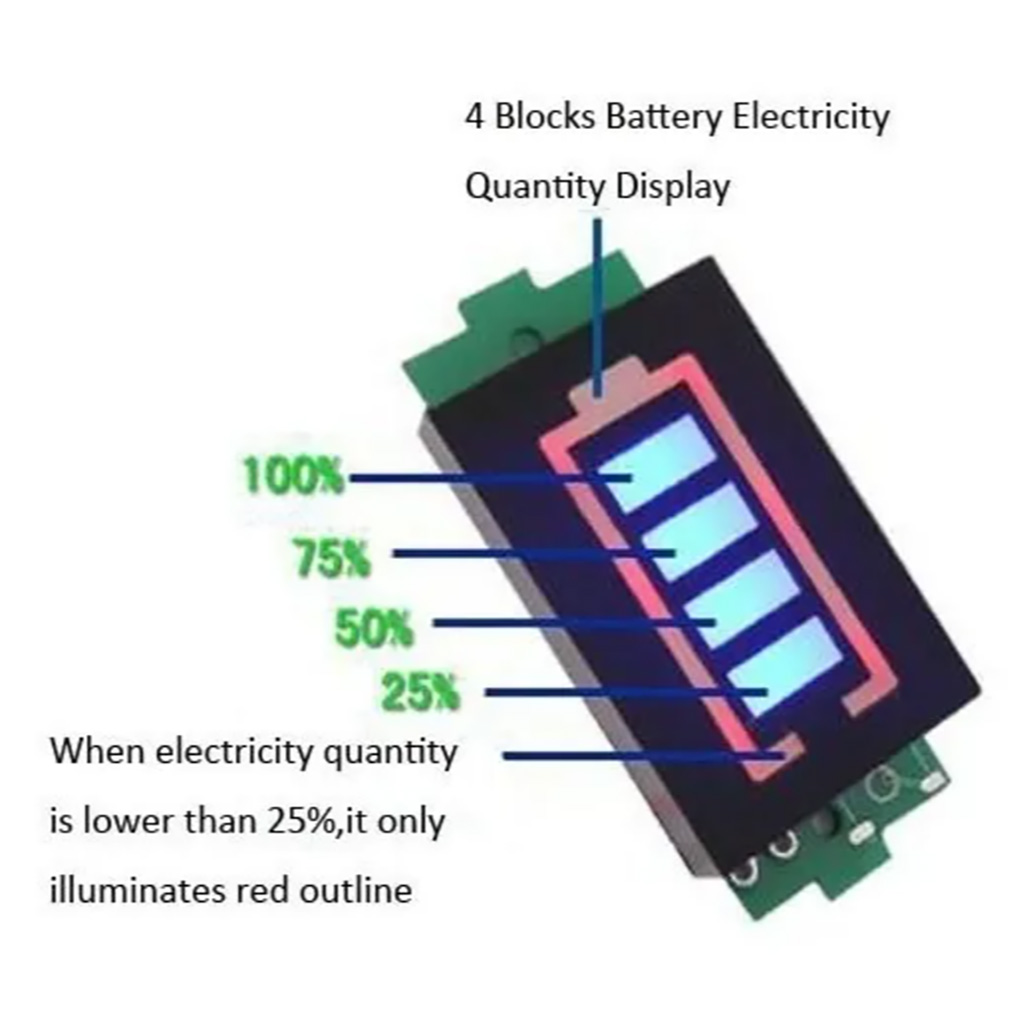

Indicador del estado de la batería (ver también la ilustración en la galería de fotos):
1. Cuando el voltaje de la batería supere N * 3,3 V, se iluminará una barra (N representa el número de celdas de la batería, p. ej., 1, 2, 3 o 4).
2. Cuando el voltaje de la batería supere N * 3,5 V, se iluminarán dos barras.
3. Cuando el voltaje de la batería supere N * 3,7 V, se iluminarán tres barras.
4. Cuando el voltaje de la batería supere N * 3,9 V, se iluminarán cuatro barras.
5. Cuando el voltaje de la batería sea inferior a N * 3,3 V, ninguna barra se iluminará, lo que indica que la batería tiene menos de 3,3 V y necesita recargarse.

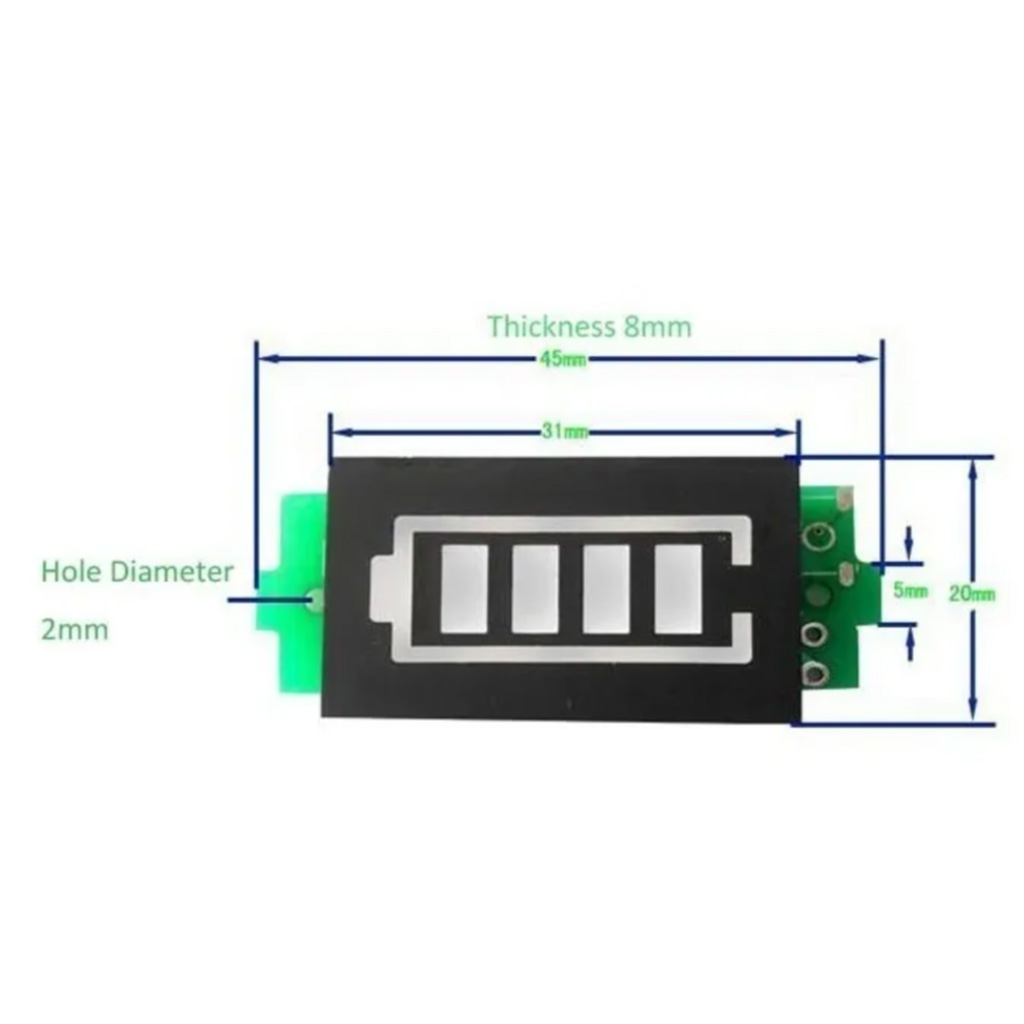

Dimensiones: Pantalla: 31 mm x 20 mm; tamaño total: 45 mm x 20 mm x 8 mm.
Peso: 6 gramos.
