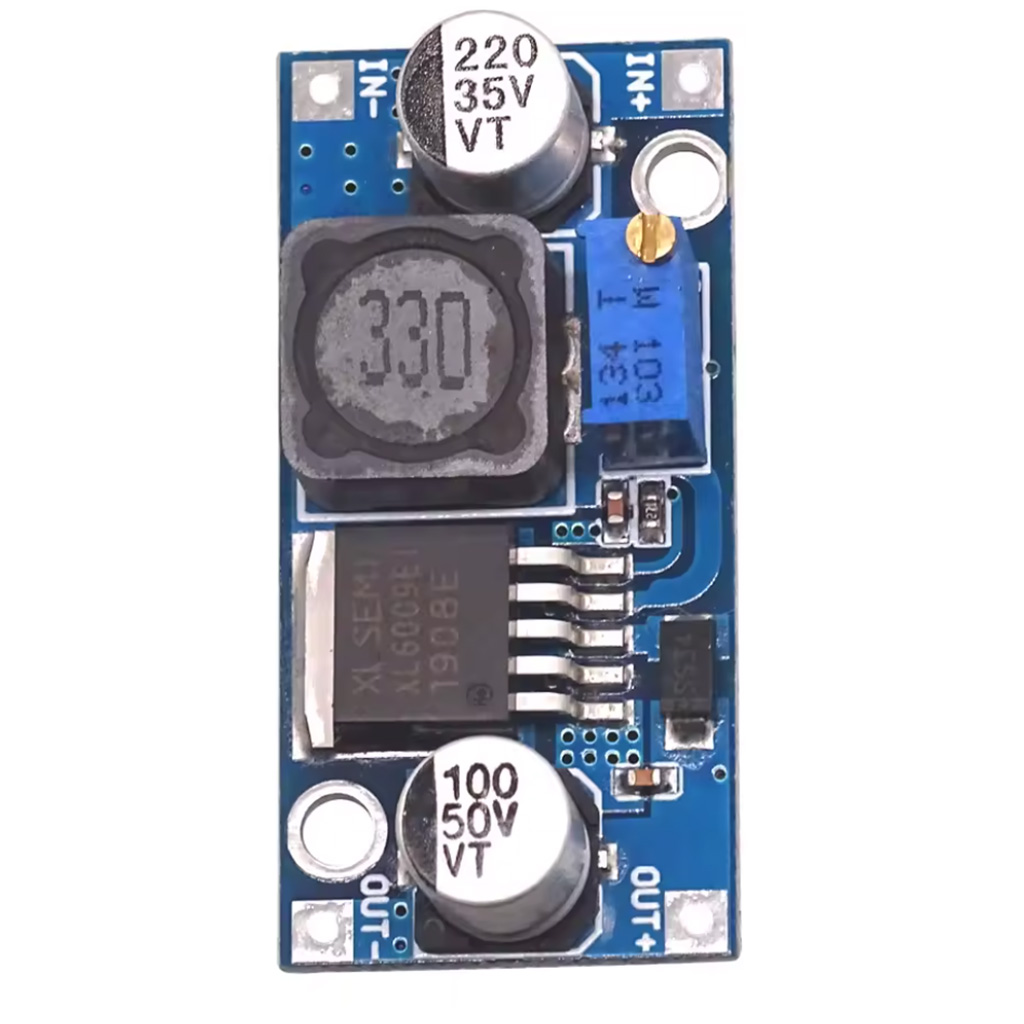

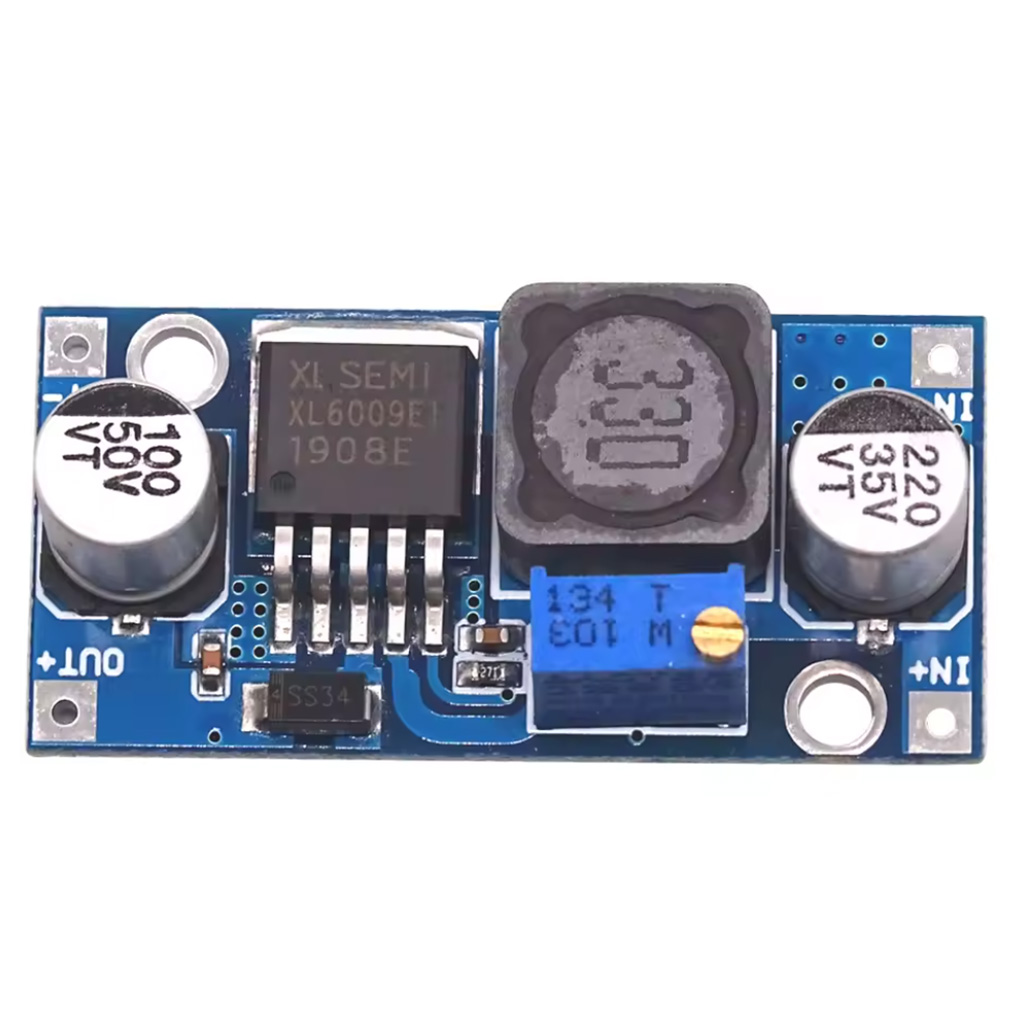

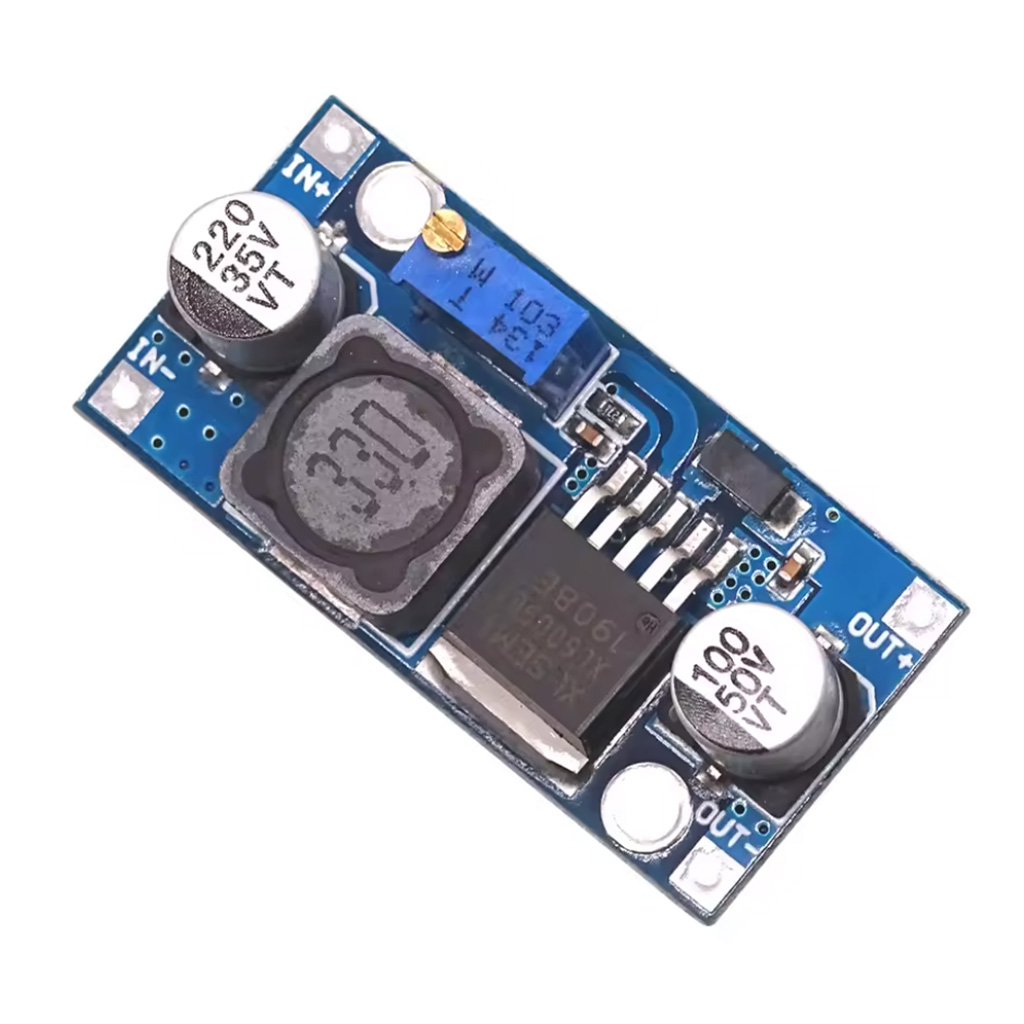

Modulo Elevador de Tensión Dc a Dc Step-Up Xl6009
Descripción del artículo
Convertidor Boost Elevador Dc Dc – Step Up 5-35V 4Amp XL6009
Un módulo Step-Up sirve como regulador de tensión, entregando voltajes de salida Mayores que los de su entrada.
Fuente basada en regulador Step-UP DC-DC XL6009 con salida regulable de 5V a 35V.
Con preset multivueltas de alta precisión, es capaz de alimentar cargas de hasta 3A.
Para corrientes de entrada mayores a 4A, se debe utilizar un disipador de calor sobre el integrado.
Especificaciones
– Voltaje de entrada: 3V-32V
– Voltaje de salida: 5-35V (el voltaje de salida siempre es mayor al de entrada)
– Intensidad máxima de entrada: 4A ( se recomienda usar disipador térmico )
– Intensidad máxima de salida: 3A
– Eficiencia aproximada: 94
– Frecuencia de trabajo: 400KHz
– Rango de temperatura trabajo: De -40 a +85 grados centígrados
– Medidas: 48mm x 25mm x 14mm
La fórmula para determinar la corriente de entrada requerida que será a su vez la corriente total que circulará por el módulo es la siguiente:
Voltaje de salida ÷ Voltaje de entrada X corriente de salida + 10%
Por ejemplo si necesitamos un voltaje de salida de 24V partiendo de un voltaje de entrada de 12V y requerimos una corriente de salida de 0.5 Amper:
XL6009:
