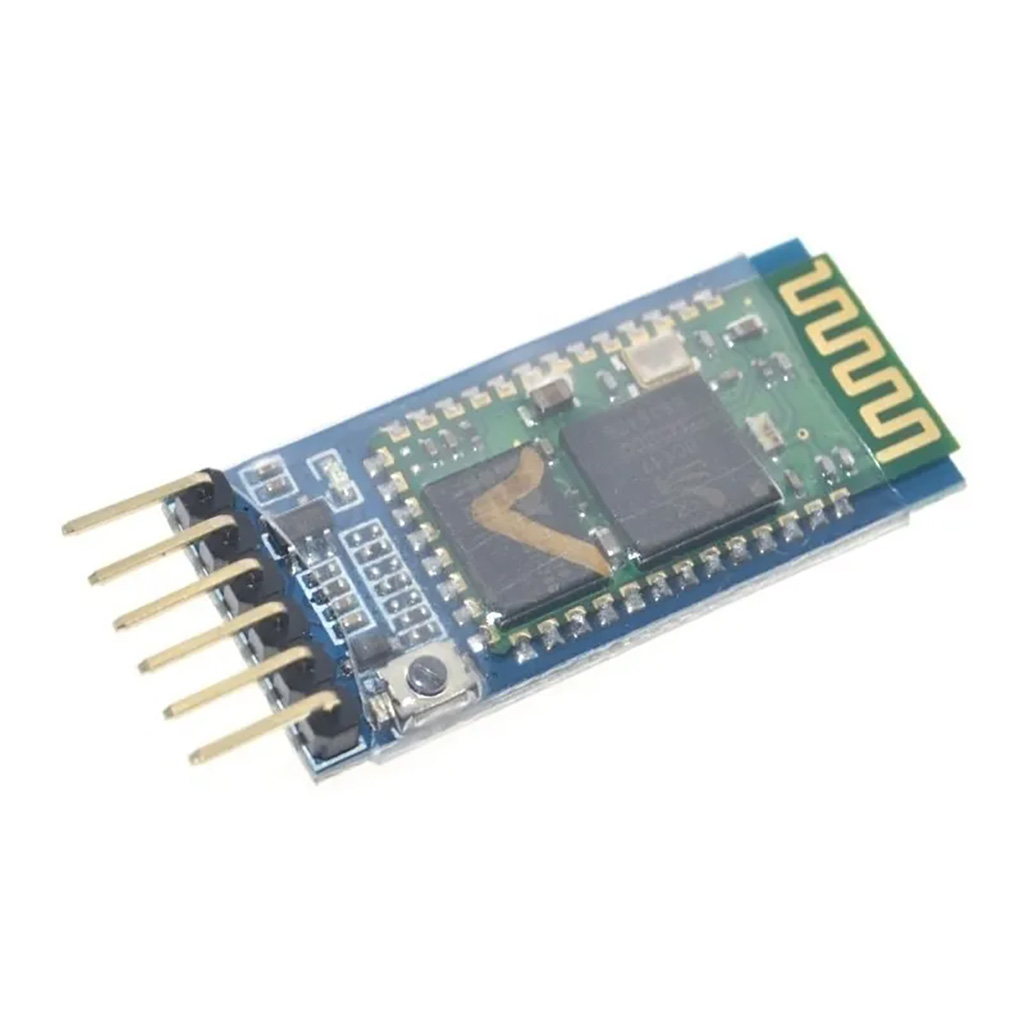

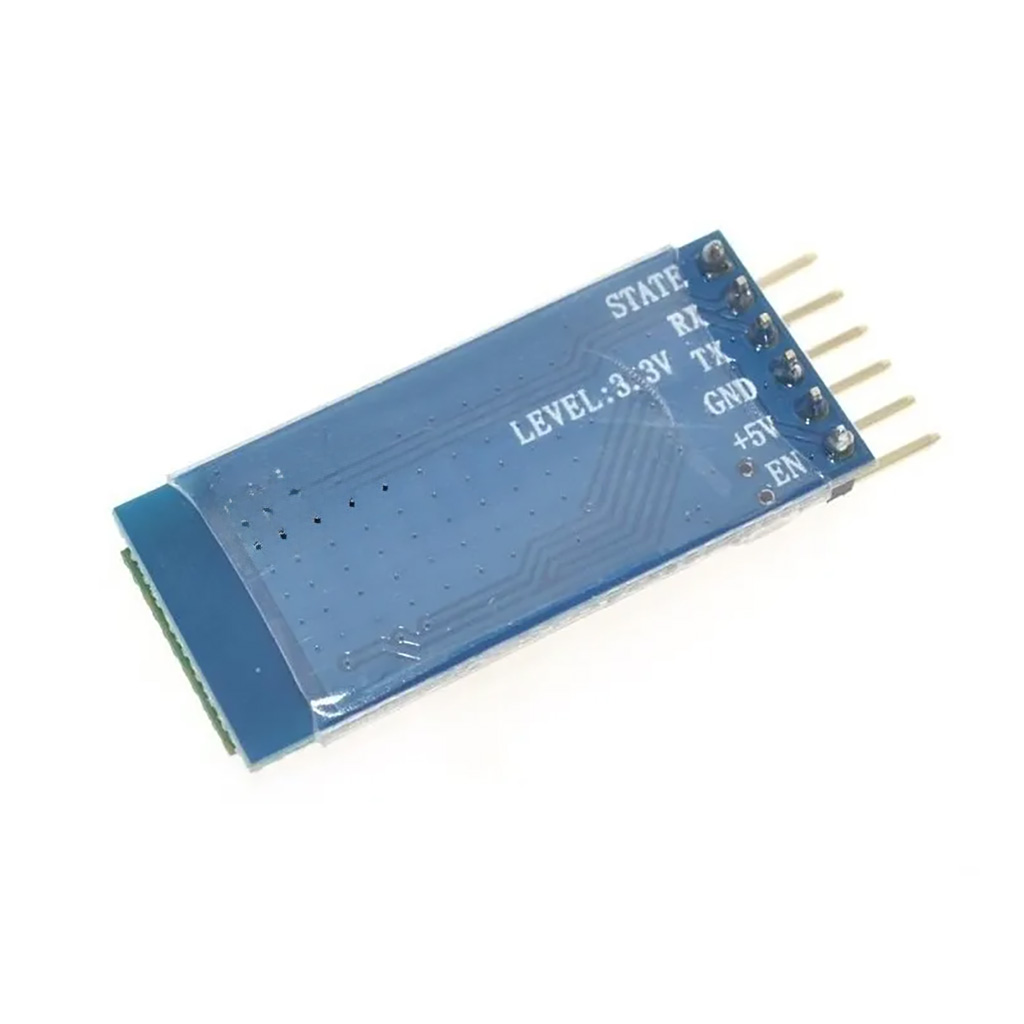

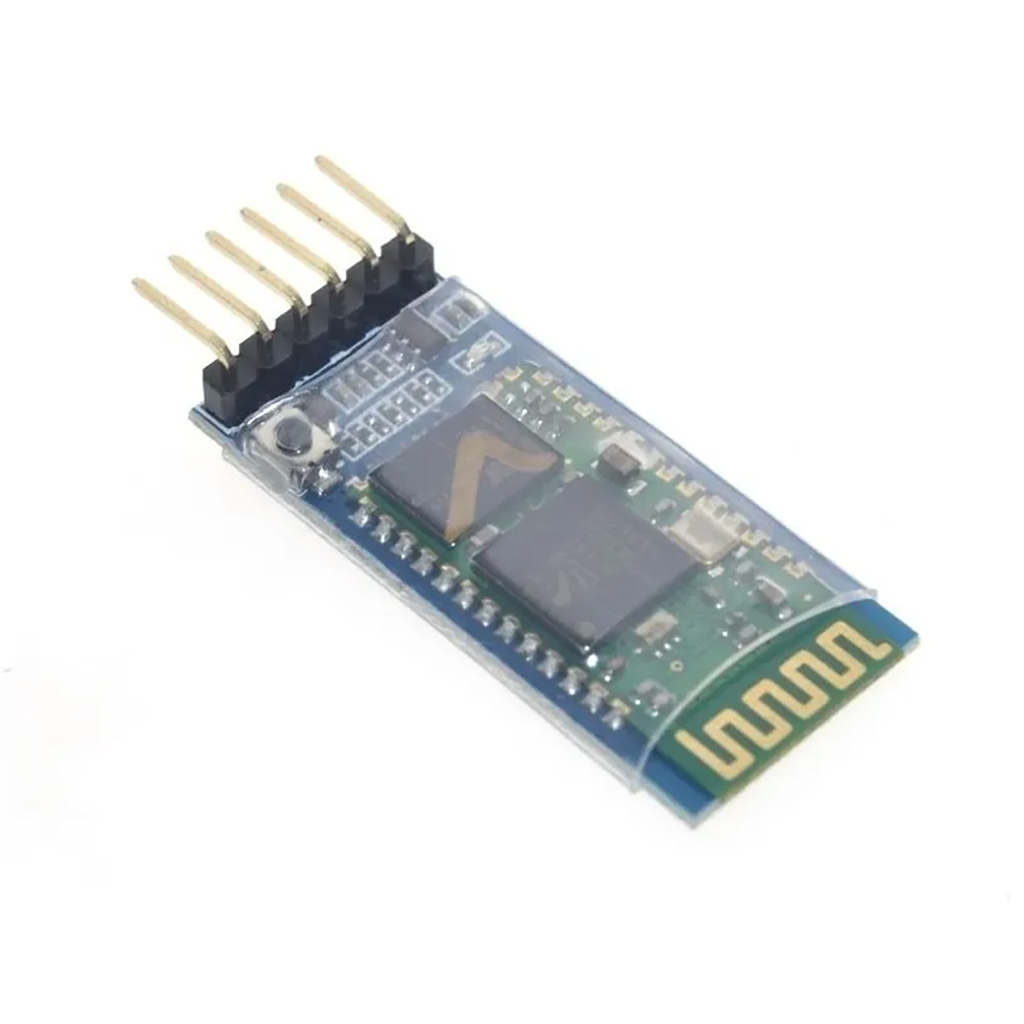

Módulo Hc05 Bluetooth Maestro Esclavo Arduino 6p
El módulo Bluetooth HC-05 nos permite conectar nuestros proyectos con Arduino a un smartphone, celular o PC de forma inalámbrica (Bluetooth), con la facilidad de operación de un puerto serial. La transmisión se realiza totalmente en forma transparente al programador, por lo que se conecta en forma directa a los pines seriales de nuestro microcontrolador preferido (respetando los niveles de voltaje, ya que el módulo se alimenta con 3.3V). Todos los parámetros del módulo se pueden configurar mediante comandos AT. La placa también incluye un regulador de 3.3V, que permite alimentar el módulo con un voltaje entre 3.6V – 6V. Este módulo es el complemento ideal para nuestros proyectos de robótica, domótica y control remoto con Arduino, PIC, Raspberry PI, ESP8266, ESP32, STM32, etc.
La comunicación Bluetooth se da entre dos tipos de dispositivos: un maestro y un esclavo. Si nuestro objetivo es conectar nuestro proyecto a un smartphone android podemos utilizar tanto un módulo HC-06 o un HC-05 configurado como esclavo. El módulo Bluetooth HC-05 viene configurado de fábrica para trabajar como esclavo, es decir, preparado para escuchar peticiones de conexión, pero podemos configurarlo para trabajar con Maestro utilizando comandos AT. Por otra parte si nuestro objetivo es conectar dos proyectos, necesitaremos utilizar un módulo HC-05 configurado como maestro y un HC-06 (esclavo) o un HC-05 configurado como esclavo.
Este modulo cumple con las especificaciones del estándar Bluetooth 2.0 que es perfectamente compatible con celulares o smartphones Android, más no con los Iphone.
ESPECIFICACIONES TECNICAS
Voltaje de operación: 3.6V – 6V DC
Consumo corriente: 50mA
Bluetooth: V2.0+EDR
Frecuencia: Banda ISM 2.4GHz
Modulación: GFSK(Gaussian Frequency Shift Keying)
Potencia de transmisión: 4dBm, Class 2
Sensibilidad: -84dBm a 0.1% BER
Alcance 10 metros
Interface comunicación: Serial TTL
Velocidad de transmisión: 1200bps hasta 1.3Mbps
Baudrate por defecto: 38400,8,1,n.
Seguridad: Autenticación y encriptación
Temperatura de trabajo: -20C a +75C
Compatible con Android
Dimensiones: 37*16 mm
Peso: 3.6 gramos
FUNCIONES
Reemplaza un enlace serial cableado por un enlace inalámbrico en forma transparente
Posee el perfil Bluetooth “Wireless Serial Port”
Se puede configurar como Master o Slave
Ideal para controlar nuestro proyecto Arduino, PIC, Atmel, etc. en forma inalámbrica con nuestra PC.
