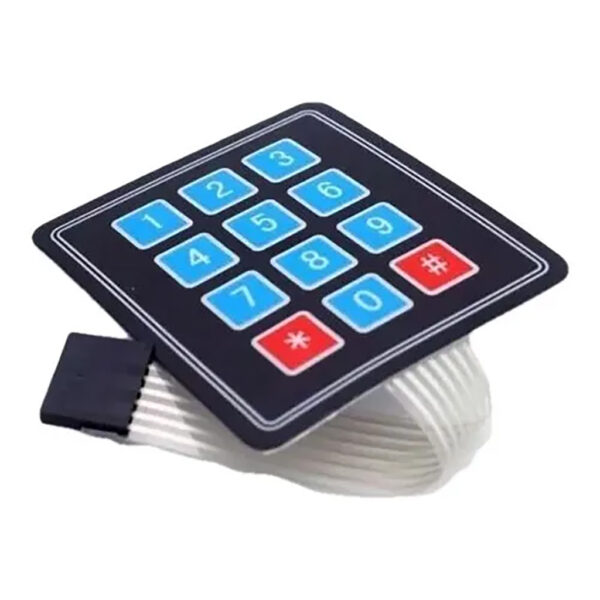

Teclado Membrana Matricial 3×4 Autoadhesivo
Teclado Matricial 4×3
Teclado matricial te permite ingresar datos fácilmente, es utilizado en sistemas de seguridad, control de acceso con clave, interface usuario-máquina.
Teclado matricial de 4 filas y 3 columnas para un total de 12 teclas. El teclado es tipo membrana, por lo que entre sus ventajas se encuentra el poco espacio que requiere para ser instalado. Puede ser conectado a cualquier microcontrolador o tarjetas de desarrollo como Arduino.
El teclado matricial 4×3 está constituido por una matriz de pulsadores dispuestos en filas y columnas, con la intención de reducir el número de pines necesarios para su conexión. Las 12 teclas necesitan sólo 6 pines del microcontrolador, en lugar de los 12 pines que se requerirían para la conexión de 12 teclas independientes. Para poder leer que tecla ha sido pulsada se debe de utilizar una técnica de barrido y no solo leer un pin de microcontrolador.
ESPECIFICACIONES TÉCNICAS
12 botones con organización matricial (4 filas x 3 columnas)
Teclado tipo membrana
Mayor resistencia al agua y al polvo
Auto adhesivo en la parte de atrás
Tiempo de rebote (Bounce time): =5 ms
Máximo voltaje operativo: 24 V DC
Máxima corriente operativa: 30 mA
Resistencia de aislamiento: 100 MO (@ 100 V)
Voltaje que soporta el dieléctrico: 250 VRMS (@ 60Hz, por 1 min)
Expectativa de vida: 1.000.000 de operaciones
Dimensiones del pad: 6.9 x 7.6 cm aprox.
Cable de cinta plana de 8.5 cm de largo aprox. (incluido el conector)
Conector tipo DuPont hembra de una fila y 7 contactos con separación estándar 0.1″ 100mils (2.54mm)
Temperatura de operación: 0 a 50 °C
Medidas de la membrana: 69mm x 77mm x 1mm
Largo del cable (con conector incluido) 88mm.
APLICACIONES
Sistemas de seguridad
Selección de menús
Ingreso de datos
